Ímãs NdFéB — ímãs permanentes sinterizados de neodímio-ferro-boro — são os ímãs permanentes maé poderosos disponíveis comercialmente no mundo , com produtos energéticos que variam de 35 MGOe (N35) a 52 MGOe (N52) e além. Eles são o material essencial para motores elétricos modernos, automação industrial, dispositivos médicos, sistemas de energia renovável e produtos eletrônicos de consumo. Quer você esteja compreo de um fabricante de ímãs de neodímio para produção de motores de alto volume ou necessidade de ímãs NdFeB personalizados para um instrumento de precisão, entender para que os ímãs NdFeB são usados é a base para fazer a seleção correta do material e da classe.
Ningbo Tujin Indústria Magnética Co.., Ltd. é um profissional Fabricante de ímãs NdFeB e fábrica de ímãs de terras raras especializada em ímãs de motor de alto desempenho e alta temperatura e formatos personalizados de precisão para aplicações globais exigentes. Este guia cobre todo o escopo das aplicações, classes, composições, revestimentos e considerações de design do ímã NdFeB.
O termo NdFeB significa Neodímio (Nd), Ferro (Fe) e Boro (B) – os três constituintes primários da liga. A fase magnética dominante é Nd2Fe14B, um composto intermetálico tetragonal sintetizado pela primeira vez de forma independente pela General Motors e Sumitomo Special Metals em 1984. Significado do ímã NdFeB na prática, é um ímã permanente sinterizado ou ligado com o produto de energia mais alto conhecido de qualquer material magnético à temperatura ambiente.
Composição do ímã NdFeB em peso é aproximadamente 29–32% de neodímio (um elemento de terras raras), 64–68% de ferro e 1% de boro, com pequenas adições de disprósio (Dy), térbio (TB), cobalto (Co), alumínio (Al), cobre (Cu) e nióbio (Nb) para otimizar a coercividade, estabilidade de temperatura e microestrutura de limite de grão. Ímãs NdFeB de alta temperatura contêm níveis elevados de Dy ou Tb - adições pesadas de terras raras que melhoram significativamente a resistência do ímã à desmagnetização em temperaturas operacionais elevadas, tornando-os essenciais para Ímãs NdFeB para motores em novos veículos de energia e acionamentos industriais.
| Elemento | Símbolo | Conteúdo típico | Função Primária |
|---|---|---|---|
| Neodímio | Nd | 29–32% em peso | Formador de fase magnética primária (Nd2Fe14B) |
| Ferro | Fe | 64–68% em peso | Fornece magnetização de alta saturação |
| Boro | B | ~1% em peso | Estabiliza a estrutura cristalina tetragonal |
| Disprósio | Dy | 0–6% em peso | Aumenta a coercividade para classes de alta temperatura |
| Térbio | Tb | 0–2% em peso | Adição alternativa de HRE, maior coercividade/átomo |
| Cobalto | Co | 0–3% em peso | Melhora a temperatura Curie e a resistência à corrosão |
O Classes de ímã NdFeB O sistema classifica os ímãs principalmente pelo seu produto energético máximo (BHmáx), expresso em MGOe (Mega Gauss Oersteds) ou kJ/m3. As notas padrão variam de N35 a N52 , com números mais altos indicando maior densidade de energia magnética. Sufixos de grau — H, SH, UH, EH, AH — indicam temperaturas máximas de operação e níveis de coercividade progressivamente mais altos.
O chart above presents two key axes of NdFeB magnet specification: energy product by base grade (N35–N52, shown in red) and maximum operating temperature by grade suffix (N through NUH, shown in blue). Os ímãs de neodímio N52 oferecem o produto de maior energia de qualquer grau de NdFeB sinterizado produzido comercialmente, oferecendo até 52 MGOe – aproximadamente 50% mais energia magnética por unidade de volume do que o N35. Isso torna os formatos de bloco magnético de neodímio N52 particularmente valorizados em projetos de motores de alto desempenho com espaço limitado. O sistema de sufixo de temperatura é igualmente crítico para aplicações de motores: os ímãs padrão de grau N são classificados para apenas 80 graus Celsius, enquanto os graus NUH e NEH suportam de 180 a 200 graus Celsius – uma especificação essencial para motores de tração EV, servo-drives e motores de compressor onde as temperaturas dos enrolamentos podem exceder 150 graus Celsius. Selecionar a combinação correta de produto energético e classe de temperatura é o primeiro e mais importante passo na especificação personalizada do ímã NdFeB.
O question of para que são usados os ímãs de neodímio tem uma resposta abrangente que abrange praticamente todos os setores de uso intensivo de tecnologia. Como um fabricante de ímãs de terras raras , a Tujin Magnetic Industry fornece ímãs NdFeB para os seguintes setores primários:
Ímãs NdFeB para motores representam o maior segmento de aplicação, representando cerca de 60 a 65 por cento do consumo global de NdFeB em valor. Em veículos elétricos, ímãs permanentes para motores elétricos — especificamente motores síncronos de ímã permanente internos (IPMSM) — permitem densidades de potência inatingíveis com alternativas de indução ou campo enrolado. Um motor de tração EV típico de 150 kW utiliza aproximadamente 2 a 4 kg de NdFeB sinterizado de alta qualidade. Ímãs de neodímio para motores para aplicações EV normalmente exigem classes como 38UH, 40UH ou 42SH, combinando alta remanência com coercividade suficiente para resistir à desmagnetização em temperaturas operacionais de pico.
Ímãs de motor personalizados para automação industrial incluem ímãs de segmento de arco para rotores de servomotores, ímãs de anel para estatores BLDC (irmãoushless DC) e blocos de alta coercividade para separadores magnéticos e conjuntos de retenção. Ímãs de terras raras para motores em aplicações de juntas servo e robóticas exigem tolerâncias dimensionais extremamente rígidas — normalmente ±0,05 mm em dimensões críticas — e propriedades magnéticas consistentes em grandes lotes de produção para garantir características uniformes de ondulação de torque.
Motores de compressores energeticamente eficientes para aparelhos de ar condicionado, motores de máquinas de lavar inverter e motores de ventiladores de velocidade variável dependem de ímãs de neodímio sinterizados para alcançar suas classificações de eficiência. No setor de áudio, os ímãs NdFeB nos alto-falantes oferecem sensibilidade superior e resposta transitória em comparação com alternativas de ferrite. Sensores magnéticos em encoders, sensores de posição e corpos de borboleta automotivos são outra aplicação de alto volume para ímãs NdFeB personalizados em geometrias compactas.
Como umplicações médicas incluem micromotores para peças de mão de implantes dentários, acionamentos articulares de robôs cirúrgicos, motores de bombas de insulina e sistemas de direção de cateteres. Essas aplicações exigem os mais altos níveis de precisão dimensional, acabamento superficial e consistência magnética entre lotes. Como um Fornecedor de ímãs NdFeB atendendo clientes médicos, a Tujin fornece documentação completa de rastreabilidade e inspeção de materiais, incluindo registros de Br, Hcj, BHmax e espessura de revestimento para cada lote de produção.
Geradores eólicos de acionamento direto são uma aplicação importante e crescente para grandes formatos. ímãs de terras raras . Uma turbina eólica offshore de acionamento direto de 5 MW pode exigir mais de 2.000 kg de NdFeB sinterizado no rotor do gerador. À medida que as turbinas eólicas se expandem para 12 MW e mais, a procura por ímanes permanentes de alto desempenho de fábricas de ímãs de neodímio com capacidade comprovada de fabricação em grandes formatos continua a aumentar.
O horizontal bar chart above shows the estimated demand distribution of NdFeB magnets across key end-use industries. As aplicações de veículos elétricos e motores juntas representam aproximadamente 40% da demanda total de NdFeB , refletindo a transição acelerada para o transporte eletrificado e o papel central dos motores de ímanes permanentes na arquitetura do trem de força dos veículos elétricos. A automação industrial representa 24% – um segmento impulsionado pela expansão global da robótica de fábrica, sistemas de servo-prensa e equipamentos CNC de precisão – todos os quais dependem de ímãs de motor de alto torque para fornecer a precisão e a capacidade de resposta que a fabricação automatizada exige. Espera-se que a participação de 16% da energia eólica cresça substancialmente até 2030, à medida que os projetos de turbinas de acionamento direto ganham participação de mercado em relação às alternativas adaptadas. As aplicações de dispositivos médicos e de precisão, embora menores em volume, estão entre as mais exigentes em termos de tolerância dimensional e uniformidade magnética, tornando-as um foco prioritário para produtores especializados de ímãs NdFeB personalizados. A amplitude deste perfil de procura sublinha a razão pela qual Ímãs NdFéB manufacturer capacidades em classes, formatos e revestimentos são muito importantes para atender vários setores a partir de uma única plataforma de produção.
Como líder ímãs de neodímio personalizados produtor, Tujin Magnetic Industry fabrica uma ampla gama de geometrias magnéticas para satisfazer os requisitos de circuito magnético de diversos projetos de motores e dispositivos. As imagens de produtos a seguir ilustram a variedade de formas de precisão disponíveis em nossos Fábrica de ímãs NdFeB :

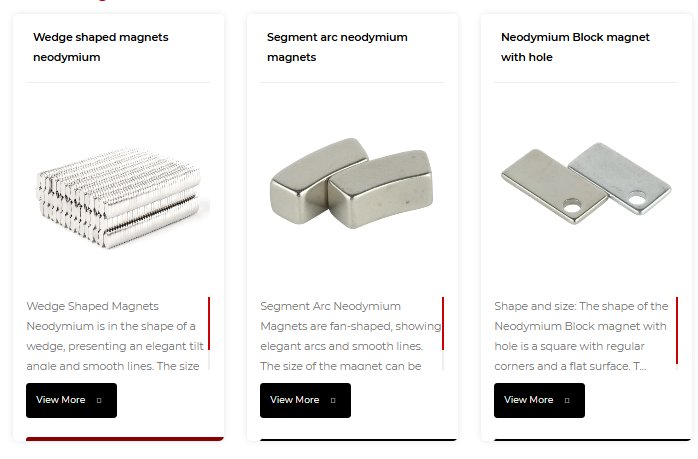

Ímãs de neodímio em forma de cunha, ímãs de NdFeB de arco segmentado e ímãs de bloco com furo - formatos personalizados da Tujin Magnetic Industry

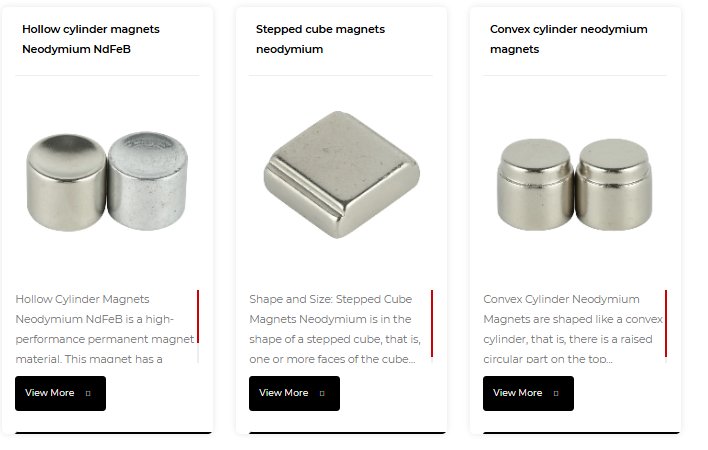

Ímãs NdFeB de cilindro oco, ímãs de neodímio de cubo escalonado e ímãs permanentes de cilindro convexo para aplicações em motores e dispositivos de precisão

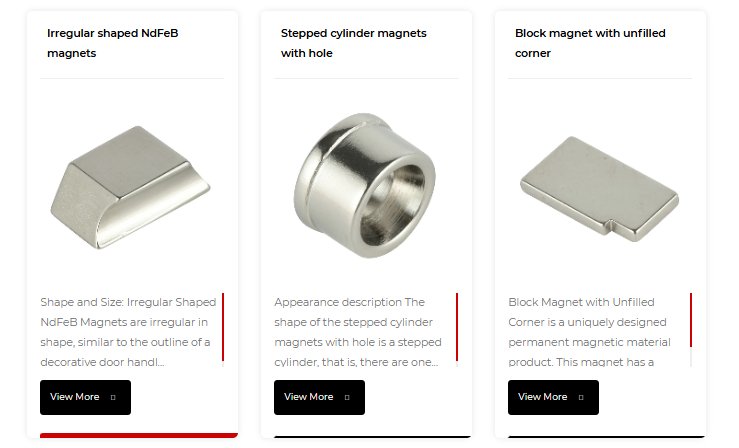

Ímãs NdFeB de formato irregular, ímãs cilíndricos escalonados com furo e ímãs em bloco com cantos não preenchidos - projetados de acordo com as especificações exatas do cliente
Ímãs de arco de segmento são a geometria mais amplamente utilizada para rotores de motores de ímã permanente internos e montados na superfície. A retificação de precisão garante que o raio do arco e as dimensões angulares sejam mantidos dentro de ±0,03 mm, o que é fundamental para uma densidade de fluxo de entreferro consistente e baixa ondulação de torque. Ímãs em forma de cunha são usados em configurações de matriz Halbach e em certos projetos de motores lineares. Cilindro oco e ímãs de anel com magnetização multipolar são comuns em rodas codificadoras, conjuntos de acoplamento e motores BLDC compactos. Formas irregulares e escalonadas — incluindo blocos magnéticos com cantos não preenchidos, cilindros convexos e cilindros escalonados com furos — são produzidos de acordo com as especificações CAD exatas do cliente, permitindo que os engenheiros de projeto otimizem os circuitos magnéticos sem serem limitados pelas geometrias padrão do catálogo.
A temperatura é a variável de desempenho mais crítica para Ímãs NdFeB para motores . Ao contrário dos ímãs de ferrite, que têm coeficientes de coercividade de temperatura positivos, os ímãs de NdFeB perdem coercividade à medida que a temperatura aumenta - um fenômeno descrito pelos coeficientes de temperatura de Br (normalmente -0,09 a -0,12% por grau Celsius) e Hcj (normalmente -0,40 a -0,60% por grau Celsius para classes padrão). Se a temperatura operacional exceder o ponto de joelho da curva de desmagnetização, ocorrerá perda de fluxo irreversível.
Tujin ímãs NdFeB de alta temperatura mantenha um desempenho magnético confiável em toda a faixa operacional de -40 graus Celsius a 200 graus Celsius ou superior. A tecnologia avançada de difusão de contorno de grão (GBD) - na qual Dy ou Tb é difundido seletivamente nos contornos de grão em vez de adicionado em massa - permite o aumento da coercividade com sacrifício mínimo de remanência, permitindo ímãs de motor de alto torque que superam os graus convencionais de substituição de terras raras pesadas em custo e desempenho.
O line chart illustrates how remanence retention degrades with increasing operating temperature across three NdFeB grade variants of the same base energy class: N42, N42H, and N42UH. Os ímãs N42 padrão sofrem desmagnetização irreversível acima de 80 graus Celsius , tornando-os inadequados para aplicações de motores onde as temperaturas dos enrolamentos podem exceder este limite sob carga contínua. O N42H, com sua maior coercividade intrínseca obtida através da adição controlada de disprósio, amplia a faixa utilizável para aproximadamente 120 graus Celsius – adequado para muitas aplicações industriais de servomotores e eletrodomésticos. Os ímãs N42UH mantêm níveis de fluxo úteis de até 180 graus Celsius , tornando-os a opção preferida para motores de tração EV, atuadores aeroespaciais e acionamentos industriais de alto ciclo. Quanto mais acentuado for o gradiente térmico da aplicação, mais crítico se torna trabalhar com um fabricante de ímãs de neodímio que possa fornecer a especificação correta do grau e os dados do teste de validação — incluindo curvas de desmagnetização térmica medidas em lotes de produção reais — para confirmar o desempenho no ambiente operacional pretendido. Tujin fornece dados completos de caracterização magnética com cada remessa de ímã de motor.
Os ímãs NdFeB sinterizados não revestidos são suscetíveis à corrosão devido à interação eletroquímica entre a fase Nd2Fe14B e a fase de contorno de grão rica em neodímio. Sem proteção de superfície adequada, a oxidação leva à fragmentação, perda de fluxo magnético e contaminação dos conjuntos circundantes. Revestimentos avançados são, portanto, um diferenciador de qualidade crítico para qualquer ímãs NdFeB personalizados fabricante que atende aplicações motorizadas e industriais.
As a fábrica de ímãs de terras raras com capacidade total de revestimento interno, a Tujin Magnetic Industry seleciona e valida o sistema de revestimento ideal para cada aplicação do cliente, garantindo que o desempenho da proteção de superfície seja verificado por meio de testes de corrosão acelerados antes do início da produção em massa.
Um completo Folha de dados do ímã NdFeB fornece os parâmetros magnéticos, térmicos e físicos necessários para caracterizar completamente um ímã para projetos de engenharia. A tabela a seguir resume os principais parâmetros e seus intervalos de valores típicos para NdFeB sinterizado:
| Parâmetro | Símbolo | Faixa típica (N35–N52) | Importância da Engenharia |
|---|---|---|---|
| Remanência | Br | 1,17–1,48T | Densidade de fluxo no entreferro; aciona diretamente o torque do motor |
| Coercividade (intrínseca) | Hcj | 955–2.000 kA/m | Resistência à desmagnetização; crítico para uso em alta temperatura |
| Produto Energético | BHmax | 263–414kJ/m3 | Força magnética geral por unidade de volume |
| Curie Temperatura | Tc | 310–380°C | Limite de saturação magnética absoluta (sem temperatura operacional) |
| Temperatura. Coef. do irmão | alfa (Br) | -0,09 a -0,12 %/C | Variação de fluxo reversível com a temperatura |
| Densidade | ró | 7,4–7,6g/cm3 | Estimativa de massa para cálculos de equilíbrio do rotor |
O radar chart compares sintered NdFeB, ferrite, and Alnico magnets across six key performance dimensions relevant to motor and industrial applications. NdFeB domina em remanência, produto energético e coercividade — as três propriedades que determinam quanto torque um motor pode produzir por unidade de volume magnético e quão resistente ele é à desmagnetização sob condições de campo adversas. Os ímãs de ferrite têm a pontuação mais alta em resistência à corrosão e eficiência de custos, tornando-os apropriados para aplicações simples e de baixa potência em ambientes benignos, mas seu produto energético é normalmente 5 a 8 vezes menor que o NdFeB de volume equivalente, limitando severamente sua adequação para ímãs de motor de alto torque . Os ímãs de Alnico - uma liga de ferro-alumínio-níquel-cobalto - oferecem excelente estabilidade de temperatura e são usados em sensores especializados e instrumentos analógicos, mas sua coercividade extremamente baixa os torna vulneráveis à desmagnetização nos campos dispersos de conjuntos de motores, limitando seu uso como ímãs permanentes para motores elétricos . Para aplicações de motores exigentes, o NdFeB de um fabricante qualificado fabricante de ímãs de terras raras com seleção de classe e revestimento apropriados é a escolha tecnicamente superior na maioria das principais dimensões de desempenho.
Para efeitos de importação e exportação, o Código HS do ímã NdFeB normalmente cai sob SH 8505.11 — ímanes permanentes de metal — dentro da classificação mais ampla do Sistema Harmonizado para eletroímanes e ímanes permanentes (Capítulo 85). Compradores comprando de um Fábrica de ímãs NdFeB na China devem confirmar o código HS específico de 10 dígitos aplicável na sua jurisdição, uma vez que as subclassificações variam entre a Nomenclatura Combinada da UE, a Programação HTS dos EUA e outros sistemas tarifários nacionais. A Tujin Magnetic Industry fornece suporte completo à documentação alfandegária, incluindo certificados do país de origem, declarações de composição de materiais e declarações de conformidade REACH/RoHS.
Reciclagem de ímã NdFeB é um tema cada vez mais importante à medida que a procura global por elementos de terras raras cresce e a resiliência da cadeia de abastecimento se torna uma prioridade estratégica. A sucata sinterizada de NdFeB — incluindo sobras de produção, peças rejeitadas e ímãs de motores em fim de vida — pode ser reprocessada por meio de rotas hidrometalúrgicas ou de reciclagem direta para recuperar neodímio, disprósio e outros elementos valiosos. A Lei Europeia das Matérias-Primas Críticas e políticas equivalentes nos EUA e no Japão estão a estabelecer metas de conteúdo reciclado para ímanes de terras raras em veículos elétricos e turbinas eólicas, criando um incentivo regulamentar significativo para cadeias de abastecimento de reciclagem em circuito fechado.
Ningbo Tujin Indústria Magnética Co.., Ltd. é um profissional Fabricante de ímãs NdFeB e fábrica de ímãs de terras raras especializada na fabricação e vendas de ímãs sinterizados de neodímio-ferro-boro de alto desempenho. Com anos de profundo conhecimento em materiais magnéticos, a Tujin se destaca no fornecimento ímãs de motor resistentes a altas temperaturas e customized magnetic solutions with superior precision and stability.
Como um reconhecido fornecedor de ímãs de neodímio para marcas líderes globais, a Tujin atende uma ampla gama de indústrias, incluindo veículos de novas energias, automação industrial, eletrodomésticos, dispositivos médicos de precisão e equipamentos de energia. Principais vantagens do produto incluem tecnologia avançada de ímã de motor de alta temperatura operando de -40 graus Celsius a 200 graus Celsius e acima; capacidade abrangente de formato personalizado abrangendo disco, bloco, segmento de arco, anel, haste, cunha e geometrias irregulares complexas; e sistemas de revestimento premium, incluindo Ni-Cu-Ni, epóxi, zinco e parileno.
Reconhecida pela qualidade excepcional dos produtos, prazos de entrega rápidos e alta flexibilidade de produção, a Tujin tornou-se um parceiro confiável de longo prazo para empresas líderes em vários setores em todo o mundo. Se você precisa de padrão N35 a N52 magnets em formatos de catálogo ou ímãs NdFeB totalmente personalizados, projetados de acordo com especificações de desenho precisas, a Tujin oferece profissionalismo, eficiência e confiabilidade para capacitar seus produtos com desempenho magnético superior.
