Como escolher o ímã NdFeB certo para sua aplicação?

A escolha do ímã NdFeB (Neodímio Ferro Boro) certo se resume a cinco fatores principais: grau (resistência magnética), temperatura máxima de operação, tipo de revestimento, formato e dimensões e direção de magnetização . Acerte esses cinco parâmetros e o ímã terá um desempenho confiável em sua aplicação por anos. Perca apenas um e você corre o risco de desmagnetização, falha por corrosão ou incompatibilidade mecânica. Este guia orienta você sistematicamente em cada decisão.

Entenda o sistema de notas antes de qualquer coisa

Ímãs NdFeB são classificados por grau, expresso como um número seguido de uma ou duas letras — por exemplo, N35, N42, N52 ou N35SH. O número indica o produto energético máximo em MGOe (Megagauss-Oersteds) , que é uma medida direta da densidade de energia magnética. As letras indicam a classe de desempenho térmico do ímã.

Aqui está uma análise das classes comuns e seus produtos energéticos típicos:

Uma regra prática: não escolha automaticamente a nota mais alta . Classes mais altas são mais difíceis de usinar, mais frágeis e podem ter menor coercividade – o que significa que desmagnetizam mais facilmente em temperaturas elevadas. Combine a classe com a intensidade de campo real exigida em seu projeto.

Combine a classificação de temperatura com seu ambiente operacional

A temperatura é a especificação mais comumente negligenciada ao selecionar Ímãs NdFeB . Os ímãs padrão de grau N (sem sufixo) têm uma temperatura operacional máxima de apenas 80°C . A exposição deles a temperaturas mais altas causa desmagnetização irreversível – uma falha que não pode ser corrigida sem remagnetização.

O sufixo da letra na nota indica a classe de coercividade em alta temperatura:

• Sem sufixo (por exemplo, N42): Temperatura máxima de operação 80°C
• M (por exemplo, N42M): Até 100°C
• H (por exemplo, N42H): Até 120°C
• SH (por exemplo, N38SH): Até 150°C
• UH (por exemplo, N35UH): Até 180°C
• EH (por exemplo, N33EH): Até 200ºC
• AH (por exemplo, N30AH): Até 220ºC

Por exemplo, um motor de tração de veículo elétrico pode apresentar temperaturas de 120 a 150°C dentro do conjunto do rotor. Neste caso, uma classe N42H ou N38SH é a seleção apropriada. Usar um N42 padrão resultaria em perda de campo no primeiro ciclo operacional em temperaturas elevadas.

Considere também o ímã coeficiente de temperatura de remanência , que normalmente é de -0,11% a -0,12% por °C para NdFeB. Um ímã avaliado em 1,30 T a 20°C produzirá aproximadamente 1,17 T a 120°C – uma redução de 10% que deve ser levada em consideração no projeto do seu circuito magnético.

Selecione o revestimento correto para o seu ambiente

Ímãs NdFeB são altamente suscetíveis à corrosão. A liga base contém elementos de ferro e terras raras que enferrujam rapidamente em ambientes úmidos ou quimicamente agressivos sem uma camada protetora. A escolha do revestimento errado é uma das principais causas de falha prematura do ímã no campo.

Opções comuns de revestimento e suas características

Observe que a espessura do revestimento afeta diretamente as tolerâncias dimensionais. Se o seu projeto tiver folgas estreitas - por exemplo, uma ranhura do rotor com tolerância de 0,1 mm - a camada de níquel de 20 μm deve ser considerada nas dimensões usinadas do ímã.

Defina a forma e as dimensões com base no seu circuito magnético

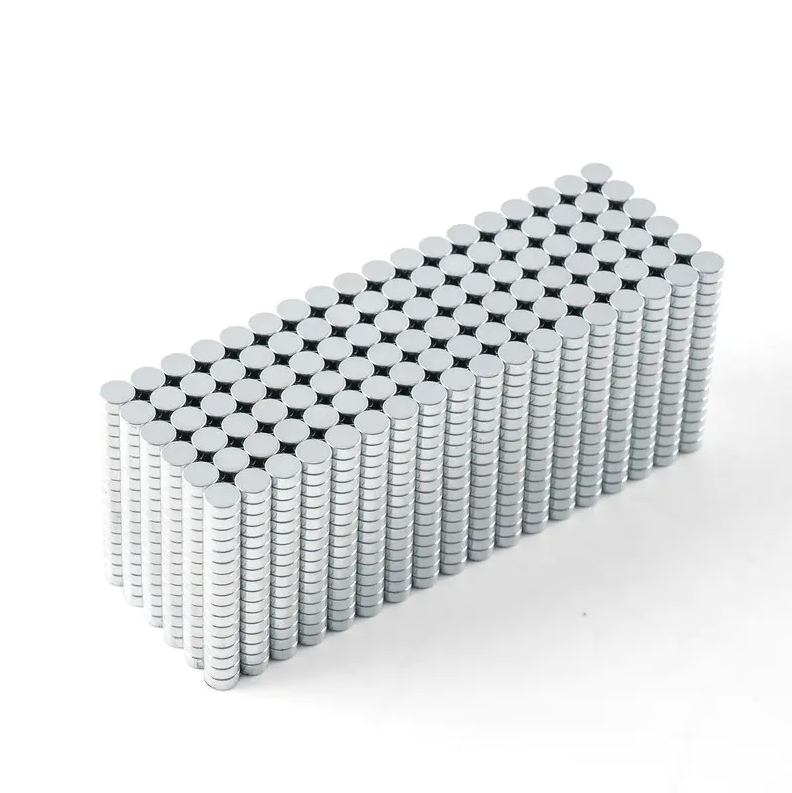

Ímãs NdFeB são fabricados em uma ampla variedade de formatos padrão: blocos, discos, anéis, arcos, hastes e perfis personalizados. A forma escolhida deve servir à geometria do seu circuito magnético, e não o contrário.

As principais considerações dimensionais incluem:

• Relação comprimento-diâmetro (L/D) para ímãs cilíndricos: Uma relação L/D acima de 0,7 é geralmente preferida para evitar a autodesmagnetização do fator de forma.
• Ímãs de arco para motores: O raio interno e externo, o ângulo do arco (por exemplo, 45°, 60°, 90°) e a espessura afetam a densidade do fluxo no entreferro. Mesmo um desvio de 1° no ângulo do arco pode mudar a forma de onda do back-EMF em um motor BLDC.
• Ímãs de anel para máquinas de fluxo axial: A uniformidade da espessura da parede de ±0,05 mm é frequentemente crítica para um desempenho equilibrado.
• Graus de tolerância: As tolerâncias padrão são normalmente de ±0,1 mm para NdFeB sinterizado. A retificação de precisão pode atingir ±0,02 mm, mas aumenta o custo e o prazo de entrega.

Para segurar ímãs usados ​​em acessórios ou travas, a força de tração depende fortemente do entreferro. Um disco magnético com força de tração de 10 kg com folga de 0 mm produzirá menos de 1 kg com folga de ar de 3 mm – um fator de queda de dez devido apenas à relutância da folga de ar.

Especifique a direção de magnetização para sua montagem

Ímãs NdFeB podem ser magnetizados em diferentes direções em relação à sua geometria. As opções mais comuns são axial (através da espessura), diamétrica (através do diâmetro) e radial (do centro para fora). Especificar a direção de magnetização errada resultará em um ímã que não poderá ser usado em sua montagem, mesmo que todos os outros parâmetros estejam corretos.

• Magnetização axial: Padrão para a maioria dos ímãs de disco e bloco. Os pólos norte e sul estão nas faces planas.
• Magnetização diamétrica: Comum para hastes cilíndricas utilizadas em sensores e atuadores lineares. Os pólos estão em lados opostos do cilindro.
• Magnetização radial: Usado em ímãs de anel para motores CC e certas configurações de alto-falantes. Requer acessórios de magnetização especializados e é mais complexo de fabricar.
• Magnetização multipolar: Aplicado a anéis ou arcos em motores de passo e aplicações de codificadores. Um único anel pode ter 8, 16 ou até 32 pólos com regiões norte-sul alternadas.

Sempre confirme a direção da magnetização com um medidor Gauss ou uma sonda Hall antes de integrar os ímãs em um conjunto, especialmente em configurações multipolares, onde erros de polaridade podem causar desequilíbrio do rotor.

Considere propriedades mecânicas e restrições de manuseio

Os ímãs NdFeB são materiais semelhantes à cerâmica sinterizados. Eles são duro, mas quebradiço , com resistência à compressão de aproximadamente 1.050 MPa, mas resistência à flexão de apenas 250 MPa. Isso significa que eles podem suportar bem a compressão, mas irão rachar ou lascar sob flexão, impacto ou tensão de tração.

Requisitos práticos de manuseio para planejar:

• Ímãs grandes (acima de 50 mm em qualquer dimensão) requerem acessórios ou espaçadores durante a montagem para evitar atração descontrolada e fratura por impacto.
• Ímãs NdFeB should not be drilled or cut after magnetization — the heat and mechanical stress will cause demagnetization and cracking. Always specify holes and slots in the green machining stage.
• A ligação adesiva é comum para montagem; no entanto, o adesivo deve ser classificado para a temperatura operacional e a expansão térmica diferencial entre o ímã (coeficiente ~5 × 10⁻⁶/°C) e a caixa de aço (~11 × 10⁻⁶/°C).
• Marcapassos, cartões de crédito e relógios mecânicos devem ser mantidos a pelo menos 10–15 cm de distância durante o manuseio de ímãs de alta qualidade.

Use uma estrutura de decisão para convergir para a especificação correta

Ao adquirir Ímãs NdFeB para um novo aplicativo, resolver essas questões na ordem eliminará sistematicamente as opções inadequadas:

1. Qual é a temperatura máxima que o ímã atingirá em serviço? → Isso determina o sufixo da nota (sem sufixo, M, H, SH, UH, EH ou AH).
2. Qual densidade de fluxo ou força de tração é necessária no ponto de trabalho? → Isso determina o produto energético mínimo e, portanto, a nota numérica (por exemplo, N35 vs. N48).
3. Qual é a exposição ambiental? → Isto determina o revestimento (Ni para ambientes secos, epóxi ou parileno para ambientes úmidos ou químicos).
4. Que forma e direção de magnetização o circuito magnético exige? → Isso determina a geometria e a orientação.
5. Quais são as tolerâncias dimensionais necessárias? → Isso determina se as tolerâncias de sinterização padrão são suficientes ou se é necessária uma retificação de precisão.
6. Qual quantidade é necessária e com que frequência de entrega? → Isso afeta se os tamanhos de catálogo padrão ou as ferramentas personalizadas são mais práticos.

É altamente recomendável executar uma simulação magnética de elementos finitos (FEM) usando os dados reais da curva B-H para o grau selecionado — e não suposições simplificadas — antes de finalizar a especificação para qualquer aplicação de alto volume ou crítica para a segurança.

Verifique a qualidade por meio de testes padronizados

Depois de identificar uma especificação alvo, solicite relatórios de testes de materiais certificados (CMTR) ou dados de testes de terceiros que confirmem os seguintes parâmetros para cada lote de produção:

• Remanência (Br) - verificado através de um medidor de fluxo calibrado, não apenas uma leitura de superfície de Gauss
• Coercividade (Hcb e Hcj) — coercividade intrínseca Hcj é especialmente crítica para classes de alta temperatura
• Produto energético máximo (BHmax) - deve estar dentro da janela de nota declarada
• Resultados do teste de névoa salina — ASTM B117 ou equivalente, compatível com a especificação do revestimento
• Relatório de inspeção dimensional — dimensões críticas verificadas em relação às tolerâncias do desenho usando CMM ou medição óptica

A consistência entre lotes é um desafio conhecido na produção de NdFeB sinterizado. As propriedades magnéticas podem variar entre ±3–5% entre lotes de forno, o que é significativo em aplicações de precisão. Especificar critérios de inspeção de entrada em seu pedido de compra — e não apenas confiar na autocertificação do fornecedor — é uma etapa prática que evita falhas na montagem posterior.
