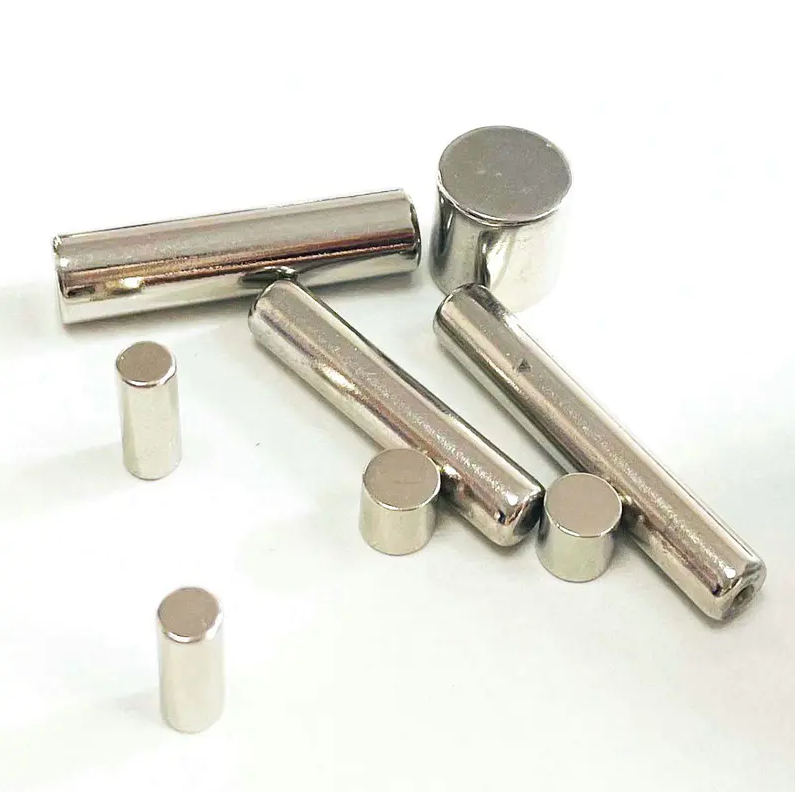

Ímãs cilíndricos de neodímio - por que são tão fortes?

Ímãs cilíndricos de neodímio são excepcionalmente fortes porque são feitos de uma liga de neodímio-ferro-boro (NdFeB) — o material magnético permanente mais poderoso já descoberto . Sua geometria cilíndrica concentra o fluxo magnético ao longo de um único eixo e sua alta coercividade garante que o campo permaneça estável mesmo sob estresse mecânico ou forças magnéticas opostas. Resumindo, tanto o material quanto a forma trabalham juntos para produzir uma força magnética muito além do que os ímãs tradicionais de ferrite ou alnico podem alcançar.

A estrutura cristalina NdFeB: onde a força começa

A fundação de um ímã de cilindro de neodímio O poder do planeta está em sua estrutura atômica. Os ímãs NdFeB são construídos em torno de uma rede cristalina tetragonal (Nd₂Fe₁₄B), na qual átomos de ferro fornecem o momento magnético primário enquanto os átomos de neodímio criam uma anisotropia magnetocristalina massiva – o que significa que os elétrons preferem fortemente se alinhar ao longo de um eixo específico.

Essa anisotropia é o principal diferenciador. Isso torna energeticamente muito difícil girar os domínios magnéticos para longe de sua direção preferida, o que se traduz diretamente em alta coercividade (resistência à desmagnetização). Os átomos de boro estabilizam a rede cristalina, evitando o colapso estrutural sob estresse térmico ou mecânico.

Em comparação, os ímãs de ferrite comuns têm anisotropia muito menor, razão pela qual um pequeno cilindro de neodímio pode facilmente extrair um bloco de ferrite muitas vezes maior que o seu tamanho.

Principais propriedades magnéticas: os números por trás do poder

Três propriedades mensuráveis definem o desempenho de um ímã. Ímãs cilíndricos de neodímio liderar em todos os três:

O produto energético (BHmax) é o número mais revelador – mede quanta energia magnética utilizável é armazenada por unidade de volume. Os ímãs de neodímio grau N52 alcançam até 440 kJ/m³ , mais de dez vezes maior que um ímã de ferrite típico. É por isso que os cilindros de neodímio podem gerar fortes forças de retenção a partir de um corpo muito compacto.

Como o formato do cilindro amplifica o desempenho

A forma não é um fator passivo – ela determina ativamente como o fluxo magnético é direcionado e concentrado. A forma cilíndrica oferece vantagens geométricas específicas:

Concentração de Fluxo Axial

Quando um ímã cilíndrico é magnetizado axialmente (através de suas faces planas), todo o fluxo sai de uma face circular e retorna pela outra. Isso cria um campo bem focado e de alta densidade em cada pólo. Um cilindro com relação diâmetro-comprimento próxima de 1:1 tende a maximizar a intensidade do campo nos pólos para um determinado volume de material.

Fator de desmagnetização reduzido

Todos os ímãs geram um campo desmagnetizador interno que atua contra sua própria magnetização. Cilindros alongados (onde a altura excede significativamente o diâmetro) têm um fator de desmagnetização mais baixo ao longo da direção axial. Isso significa que mais energia magnética inerente ao ímã contribui para o campo externo, em vez de ser desperdiçada lutando contra a oposição interna.

Opção de magnetização radial

Ímãs cilíndricos também pode ser magnetizado radialmente, com o pólo norte na superfície externa curva e o pólo sul no centro (ou vice-versa). Esta configuração é amplamente utilizada em motores elétricos e sensores onde é necessário um campo radial rotativo e uniforme. A simetria circular do cilindro é especialmente adequada para esta aplicação.

Processo de fabricação: como a liga bruta se torna um ímã de alto desempenho

A resistência de um ímã cilíndrico de neodímio acabado não é automática – depende de um processo de fabricação rigorosamente controlado:

1. Fusão e fundição de ligas — Neodímio, ferro e boro são fundidos e fundidos em lingotes ou moldados em flocos finos para criar uma microestrutura uniforme.
2. Moagem até pó fino — A liga é pulverizada até um tamanho de partícula de cerca de 3–5 micrômetros. Cada partícula é idealmente um único domínio magnético, que é essencial para a máxima coercividade.
3. Alinhamento em um campo magnético — O pó é moldado enquanto um forte campo externo alinha todos os eixos do cristal na mesma direção. Esta etapa é crítica – grãos desalinhados reduzem diretamente a resistência final do ímã.
4. Sinterização — O compacto prensado é aquecido a cerca de 1.000–1.100°C, fundindo as partículas em um corpo denso e sólido sem derretê-las. Um tratamento térmico pós-sinterização otimiza a química dos limites dos grãos.
5. Usinagem e revestimento — O NdFeB sinterizado é frágil e sujeito à corrosão. Os cilindros são cortados em dimensões precisas e depois revestidos – mais comumente com níquel-cobre-níquel ou zinco – para proteger contra a oxidação.
6. Magnetização final — O cilindro acabado é colocado em um magnetizador pulsado que satura o material aplicando um campo mais forte que o limite de coercividade, travando os domínios em alinhamento permanente.

Cada etapa afeta a nota final. A diferença entre um ímã N35 e um ímã N52 vem em grande parte da pureza do pó, da precisão do alinhamento e das condições de sinterização - e não de materiais fundamentalmente diferentes.

Sistema de notas: o que N35 a N52 realmente significa

Os ímãs de neodímio são vendidos em graus padronizados. O número após "N" refere-se diretamente ao produto energético máximo em megagauss-oersteds (MGOe):

• N35 — Produto energético de ~35 MGOe (≈ 279 kJ/m³). Classe básica, amplamente disponível e econômica.
• N42 — Produto energético de ~42 MGOe (≈ 334 kJ/m³). Um equilíbrio popular entre força e disponibilidade.
• N52 — Produto energético de ~52 MGOe (≈ 414 kJ/m³). A classe mais alta disponível comercialmente, exigindo liga extremamente pura e processamento preciso.

Sufixos de letras adicionais indicam resistência à temperatura: os graus "N" simples são classificados para 80°C, enquanto os graus "M", "H", "SH", "UH" e "EH" toleram até 200°C. Maior resistência à temperatura é alcançada pela adição de disprósio ou térbio, o que aumenta a coercividade ao custo de um produto energético ligeiramente reduzido.

Força no mundo real: exemplos práticos

As propriedades magnéticas abstratas tornam-se significativas quando traduzidas em forças de retenção reais. Os exemplos a seguir ilustram o que os ímãs cilíndricos de neodímio podem fazer em tamanhos comerciais típicos:

Observe que essas forças de tração são medidas em condições ideais (superfície de aço plana e limpa, contato total). Mesmo um pequeno entreferro reduz drasticamente a força efetiva – uma folga de 1 mm pode reduzir a força de tração em 50% ou mais dependendo do tamanho e grau do ímã.

Limitações que afetam a força no mundo real

Apesar do seu desempenho excepcional, os ímanes cilíndricos de neodímio têm limites físicos bem definidos que os engenheiros e utilizadores devem ter em conta:

Sensibilidade à temperatura

Os ímãs de neodímio padrão de grau N começam a perder magnetização reversivelmente acima de cerca de 80°C. Se aquecido além do Temperatura Curie de 310–340°C , eles são permanentemente desmagnetizados. Em contraste, os ímãs de alnico permanecem funcionais até 550°C. Para aplicações em altas temperaturas, são necessárias variantes de grau superior com adições de disprósio.

Fragilidade e Fragilidade

O NdFeB sinterizado possui uma microestrutura semelhante à cerâmica. Os ímãs cilíndricos podem rachar ou quebrar se se encaixarem repentinamente ou se caírem em superfícies duras. Isto não é uma fraqueza em suas propriedades magnéticas – é uma limitação mecânica do processo de sinterização que deve ser gerenciada com manuseio e montagem adequados.

Corrosão sem revestimento

O NdFeB não revestido oxida rapidamente em ambientes úmidos, formando uma superfície pulverulenta que degrada a integridade estrutural e o desempenho magnético. Os revestimentos de níquel ou zinco aplicados durante a fabricação são funcionais e não meramente cosméticos – danos ao revestimento podem iniciar a corrosão que enfraquece progressivamente o ímã.

Por que os ímãs cilíndricos de neodímio superam outros formatos para muitos usos

Comparados aos ímãs de disco (relação altura-diâmetro muito baixa), ímãs de bloco ou ímãs de anel, os cilindros oferecem uma combinação prática de vantagens:

• Geometria de campo previsível — A simetria axial torna os cálculos do campo magnético simples, o que é valioso para projetos de engenharia.
• Faces de pólo fortes — As extremidades circulares planas concentram bem o fluxo, produzindo alta intensidade de campo superficial, útil para detecção e fixação.
• Proporções versáteis — Ao alterar a relação comprimento/diâmetro, o mesmo material pode ser otimizado para diferentes perfis de campo: cilindros curtos produzem um campo amplo e raso, enquanto cilindros longos produzem um campo mais estreito e profundo.
• Compatibilidade com sistemas rotacionais — Os cilindros se encaixam naturalmente em furos, carcaças e rotores, tornando-os um formato padrão em motores, atuadores e codificadores.

Os ímãs de disco, embora semelhantes, têm um fator de desmagnetização mais alto devido à sua grande área frontal em relação à sua espessura, o que os torna um pouco menos eficientes por unidade de volume de material. Para aplicações onde tanto a força de tração quanto o comprimento compacto são importantes, a geometria do cilindro costuma ser a escolha ideal.
