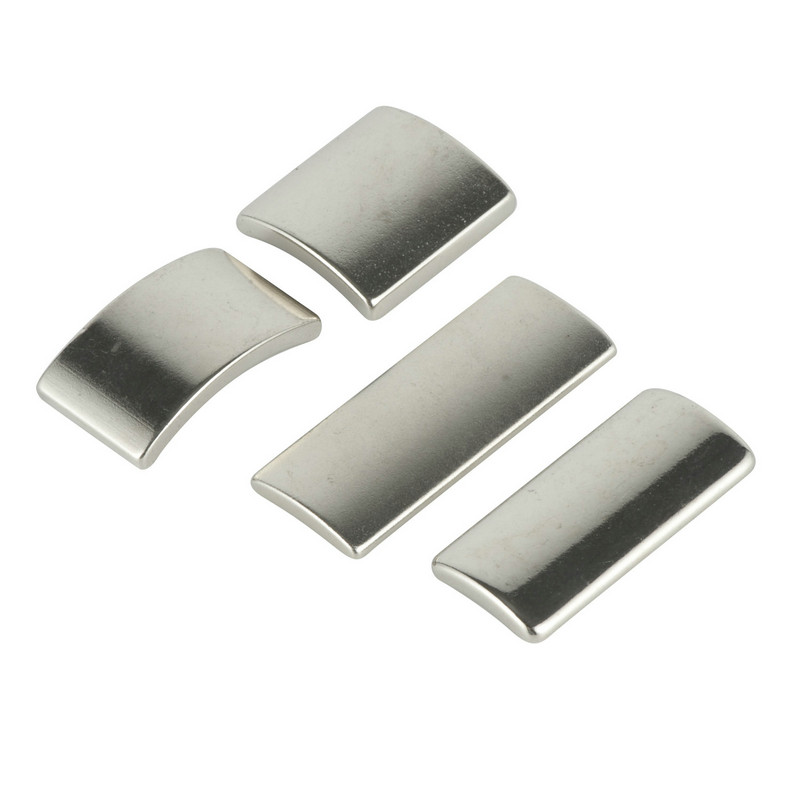

Ímãs de motor sem escova Neodímio

Design de forma exclusiva

Os ímãs do motor sem escova o neodímio são moldados como um retângulo, mas são engenhosamente projetados com uma ponta e uma ranhura. Essa forma é semelhante à letra "U", que não apenas atende aos requisitos de instalação de motores sem escova, mas também adiciona visualmente um senso de tecnologia. O design da ponta ajuda a otimizar a distribuição do campo magnético e melhorar a eficiência operacional do motor; Enquanto o groove facilita os usuários a instalar e remover, melhorando a conveniência do uso.

Materiais de alto desempenho

Utilizamos materiais de boro de ferro de ferro de neodímio de alta qualidade para fabricar ímãs de motor sem escova de neodímio para garantir que eles tenham um produto de energia magnética extremamente alta e força coercitiva. Os ímãs de neodímio são conhecidos por sua forte força magnética e excelente estabilidade, tornando -os uma escolha ideal para motores sem escova. Esses ímãs podem gerar um campo magnético estável para fornecer suporte de energia contínuo e eficiente para motores sem escova.

Arranjo ordenado e design de tamanho

Os ímãs do motor sem escova o neodímio são cuidadosamente dispostos em círculo, geralmente foram divididos em 4-16pcs com o mesmo tamanho e depois montados como um ritmo no rotor, o espaçamento entre cada ímã é igual, apresentando um arranjo ordenado como um todo. Esse design não é apenas conveniente para os usuários instalarem e depurar, mas também ajuda a otimizar a distribuição do campo magnético e melhorar a eficiência operacional e a estabilidade do motor.

Campos de aplicação

Os ímãs do motor sem escova o neodímio é amplamente utilizado em vários motores sem escova, como drones, veículos elétricos, robôs industriais, geração de energia eólica, etc.

Investigação

Descrição do produto:

Os produtos mostram

Revestimento de superfície e resistência à corrosão

Níquel (ni-cu-ni) Zinco (Zn) Epóxi preto Ouro

Tipo Cor Espessura do revestimento Trabalhando
Temperatura 		Vantagem e adequado Resistência a spray de sal
Níquel (nicuni) prata 20-30 UM ≤200 Alta resistência a oxidação, bom brilho, desempenho estável, vida útil longa > 72 horas
Zinco (Zn) Branco azul 10-20 UM ≤160 Adequado para requisitos baixos para aparência de superfície e resistência a oxidação > 48 horas
Epóxi preto 10-30 UM ≤120 Adequado para alta anticorrosão e ambiente atmosférico estrito > 96 horas
Ouro Ouro 5-30 UM ≤200 Adequado para acessórios de decoração, caixa de presente etc. > 24 horas

Tolerância

Produto padrão D.od EU IA L C H
<5mm ± 0,1 mm ± 0,1 mm ± 0,1 mm ± 0,1 mm ± 0,1 mm
<10mm ± 0,1 mm ± 0,1 mm ± 0,1 mm ± 0,1 mm ± 0,1 mm
<20mm ± 0,1 mm ± 0,1 mm ± 0,1 mm ± 0,1 mm ± 0,1 mm
<50mm ± 0,1 mm ± 0,1 mm ± 0,1 mm ± 0,1 mm ± 0,1 mm
<100 mm ± 0,15 mm ± 0,15 mm ± 0,15 mm ± 0,15 mm ± 0,15 mm
> 100mm ± 0,2 mm ± 0,2 mm ± 0,2 mm ± 0,2 mm ± 0,2 mm

Direção de magnetização

Disco e espessura do cilindro Diâmetro de disco e cilindro Esferas- através do diâmetro

Postes nas superfícies planas

Postes nas superfícies laterais

Bloqueio- através da espessura Bloqueio- comprimento Arco a diâmetro

Postes nas superfícies planas maiores

Postes nas superfícies planas menores

Postes de fora e internos rostos

Arco em comprimento Anel através de superfícies Anel através de superfícies

Postes de fora e internos rostos

Magnetização plana de octupole

Magnetização do quadrupolo planar

Propriedades magnéticas de NDFEB sinterizadas

Nota Remanência Força coercitiva Coercividade intrínseca Energia máxima Funcionando≤
Br (kg) Br (T) HCB
(Koe) 		HCB
(Ka/m) 		HCJ
(Koe) 		HCJ
(Ka/m) 		(BH) Máx (MGOE) (BH) máx
(KJ/ M) 		℃
Máx Min Max Min
N35 ≥11,8 ≥1.18 ≥10,8 ≥860 ≥12 ≥960 37 33 295 263 N ≤80
N38 ≥12.3 ≥1,23 ≥10,8 ≥860 ≥12 ≥960 39 36 310 287
N40 ≥12.7 ≥1,27 ≥11,0 ≥876 ≥12 ≥960 41 38 327 302
N42 ≥13,0 ≥1,30 ≥11,0 ≥876 ≥12 ≥960 43 40 343 320
N45 ≥13,3 ≥1,33 ≥11,0 ≥876 ≥12 ≥960 46 42 366 335
N48 ≥13,7 ≥1,37 ≥10,5 ≥836 ≥12 ≥960 49 45 390 358
N50 ≥14.0 ≥1,40 ≥10,5 ≥836 ≥12 ≥960 51 47 406 374
N52 ≥14.2 ≥1,42 ≥10,5 ≥836 ≥12 ≥960 53 49 422 390
N54 ≥14.4 ≥1,44 ≥10,5 ≥836 ≥11 ≥876 55 51 438 406
N35m ≥11,8 ≥1.18 ≥10,8 ≥860 ≥14 ≥1114 37 33 295 263 M ≤100
N38M ≥12.3 ≥1,23 ≥11,0 ≥876 ≥14 ≥1114 39 36 310 287
N40M ≥12.7 ≥1,27 ≥11,5 ≥915 ≥14 ≥1114 41 38 327 302
N42M ≥13,0 ≥1,30 ≥11,8 ≥939 ≥14 ≥1114 43 40 343 320
N45M ≥13,3 ≥1,33 ≥12.0 ≥956 ≥14 ≥1114 46 42 366 335
N48M ≥13,7 ≥1,37 ≥12.2 ≥972 ≥14 ≥1114 49 45 390 358
N50m ≥14.0 ≥1,40 ≥12,5 ≥995 ≥14 ≥1114 51 47 406 374
N52m ≥14.2 ≥1,42 ≥12,5 ≥995 ≥14 ≥1114 53 49 422 390
N33H ≥11.4 ≥1.14 ≥10,6 ≥844 ≥17 ≥1350 35 31 279 247 H ≤120
N35H ≥11,8 ≥1.18 ≥10,8 ≥860 ≥17 ≥1350 37 33 295 263
N38H ≥12.3 ≥1,23 ≥11,0 ≥876 ≥17 ≥1350 39 36 310 287
N40H ≥12.7 ≥1,27 ≥11,5 ≥916 ≥17 ≥1350 41 38 327 302
N42H ≥13,0 ≥1,30 ≥11,8 ≥940 ≥17 ≥1350 43 40 343 320
N45H ≥13,3 ≥1,33 ≥12.0 ≥955 ≥17 ≥1350 46 42 366 335
N48H ≥13,6 ≥1,36 ≥12.2 ≥971 ≥17 ≥1350 49 45 390 358
N50H ≥14 ≥1.4 ≥12,5 ≥995 ≥17 ≥1350 51 47 406 374
N52H ≥14.3 ≥1,43 ≥12,5 ≥995 ≥17 ≥1350 53 49 422 390
N33Sh ≥11.4 ≥1.14 ≥10,6 ≥844 ≥20 ≥1592 35 31 279 247 SH ≤150
N35SH ≥11,8 ≥1.18 ≥10,8 ≥860 ≥20 ≥1592 37 33 295 263
N38SH ≥12.3 ≥1,23 ≥11,0 ≥876 ≥20 ≥1592 39 36 310 287
N40SH ≥12.6 ≥1,26 ≥11,5 ≥916 ≥20 ≥1592 41 38 327 302
N42SH ≥12.9 ≥1,29 ≥11,8 ≥940 ≥20 ≥1592 43 40 343 320
N45SH ≥13,2 ≥1,32 ≥12.0 ≥955 ≥20 ≥1592 46 42 366 335
N48SH ≥13,6 ≥1,36 ≥12.2 ≥971 ≥20 ≥1592 49 45 390 358
N50SH ≥14 ≥1.4 ≥12,5 ≥995 ≥20 ≥1592 51 47 406 374
N33UH ≥11.4 ≥1.14 ≥10,6 ≥844 ≥25 ≥1990 35 31 279 247 UH ≤180
N35UH ≥11,8 ≥1.18 ≥10,8 ≥860 ≥25 ≥1990 37 33 295 263
N38UH ≥12.3 ≥1,23 ≥11,0 ≥876 ≥25 ≥1990 39 36 310 287
N40UH ≥12.6 ≥1,26 ≥11,5 ≥916 ≥25 ≥1990 41 38 327 302
N42UH ≥12.9 ≥1,29 ≥11,8 ≥940 ≥25 ≥1990 43 40 343 320
N45UH ≥13,2 ≥1,32 ≥12.0 ≥955 ≥25 ≥1990 46 42 366 335
N48UH ≥13,6 ≥1,36 ≥12.2 ≥971 ≥25 ≥1990 49 45 390 358
N28eh ≥10,4 ≥1,04 ≥9,50 ≥756 ≥30 ≥2388 30 26 239 207 EH ≤200
N30EH ≥10,8 ≥1,08 ≥9,50 ≥756 ≥30 ≥2388 32 28 255 223
N33eh ≥11.4 ≥1.14 ≥10,6 ≥844 ≥30 ≥2388 35 31 279 247
N35eh ≥11,8 ≥1.18 ≥10,8 ≥860 ≥30 ≥2388 37 33 295 263
N38eh ≥12.3 ≥1,23 ≥11,0 ≥876 ≥30 ≥2388 39 36 310 287
N40EH ≥12.6 ≥1,26 ≥11,5 ≥916 ≥30 ≥2388 41 38 327 302
N42EH ≥12.9 ≥1,29 ≥11,8 ≥940 ≥30 ≥2388 43 41 343 320
N45EH ≥13,2 ≥1,32 ≥12.0 ≥955 ≥30 ≥2388 46 42 366 335
N30th ≥10,8 ≥1,08 ≥9,50 ≥756 ≥35 ≥2786 32 28 255 223 Th ≤220
N33th ≥11.4 ≥1.14 ≥10,6 ≥844 ≥35 ≥2786 35 31 279 247
N35th ≥11,8 ≥1.18 ≥11,0 ≥876 ≥35 ≥2786 37 33 295 263
N38th ≥12.2 ≥1,22 ≥11,0 ≥876 ≥33 ≥2627 39 36 310 287
Observações: A temperatura máxima de trabalho depende da forma, tamanho e revestimento do ímã, a temperatura de trabalho mais alta da tabela é os dados de teste para amostra padrão.
